Kovani prazni zupčanici i veliki čelični zupčanici: Sveobuhvatni vodič za industriju

Uvod u proizvodnju kovanih zupčanika

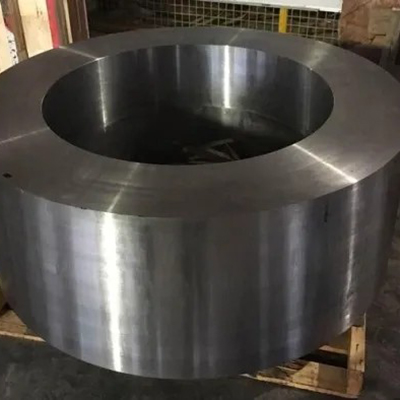

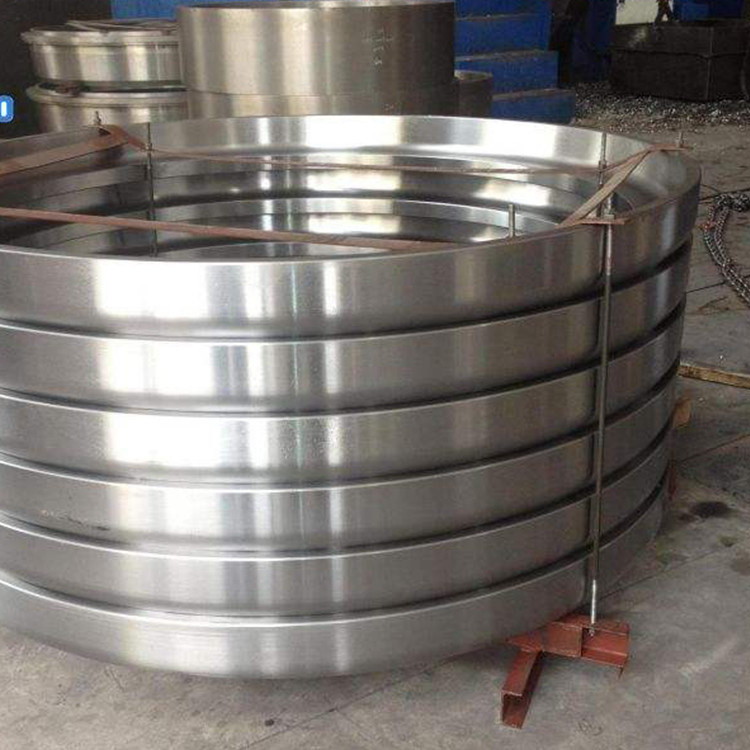

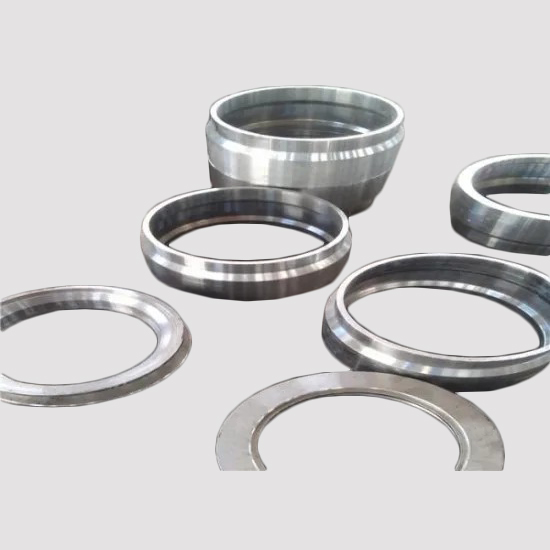

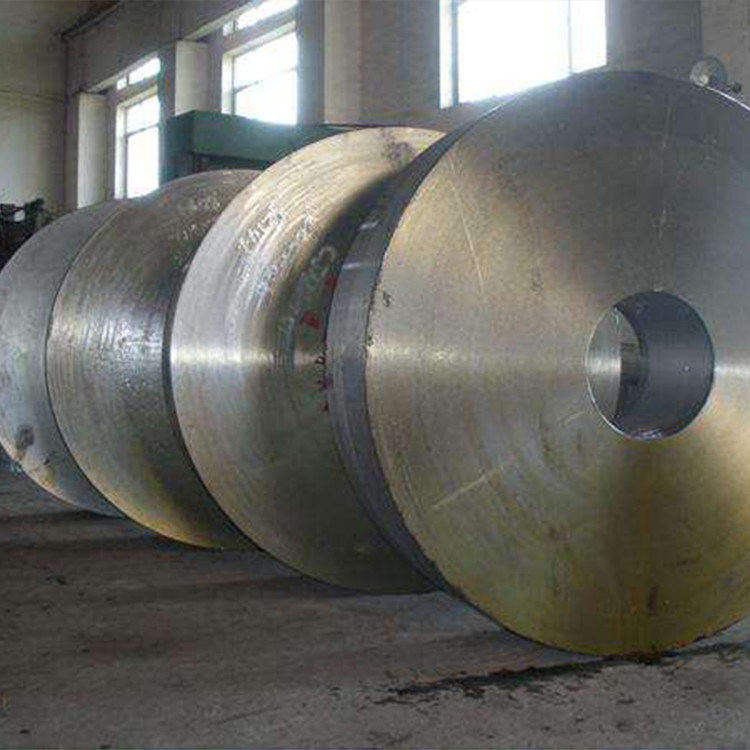

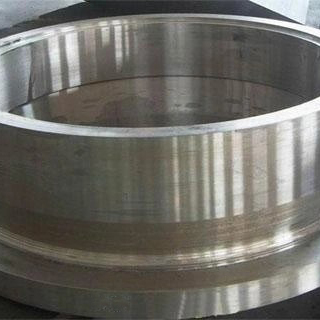

Kovani ulošci zupčanika predstavljaju temeljne komponente u visokoučinkovitim sustavima mehaničkog prijenosa energije. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. specijalizirana za proizvodnju vrhunske kvalitete kovani ulošci zupčanika i veliki čelični zupčanici , opslužujući kritične industrije diljem svijeta. Naš pogon od 10.000 četvornih metara opremljen standardiziranim radionicama omogućuje nam isporuku precizno projektiranih komponenti koje zadovoljavaju najzahtjevnije specifikacije.

Proizvodnja veliki čelični zupčanici zahtijeva sofisticirane procese koji pretvaraju sirovi čelik u izdržljive komponente visoke čvrstoće sposobne izdržati ekstremna radna opterećenja. Kroz napredne tehnologije piljenja, kovanja, toplinske obrade i precizne grube strojne obrade, osiguravamo da svaki kovani zupčanik ispunjava međunarodne standarde kvalitete.

Proizvodni proces i tehnički parametri

Potpuni tijek proizvodnje

Proizvodnja kovanih zupčanika slijedi rigorozan višefazni proces osmišljen za optimizaciju svojstava materijala i točnosti dimenzija:

• Izbor materijala: Vrhunski legirani čelici uključujući 42CrMo, 40Cr, 35CrMo i 20CrMnTi odabrani na temelju zahtjeva primjene
• Piljenje i rezanje: Precizno rezanje sirovih gredica na specificirane težine u rasponu od 50 kg do 5000 kg
• Vruće kovanje: Kontrolirano zagrijavanje na 1100°C - 1200°C praćeno preciznim kovanjem kako bi se postigla optimalna struktura zrna
• Toplinska obrada: Procesi normalizacije, kaljenja, kaljenja i kondicioniranja za postizanje raspona tvrdoće od HB 180-280
• Precizna gruba obrada: Početna strojna obrada za pripremu površina za završne završne operacije
• Inspekcija kvalitete: Ultrazvučno ispitivanje (UT), ispitivanje magnetskim česticama (MT) i provjera dimenzija

Tablica tehničkih specifikacija

Parametar Kategorija	Raspon specifikacija	Industrijski standard
Težina jednog komada	50 kg - 5.000 kg	Prilagodljivo po aplikaciji
Maksimalni vanjski promjer	Do 2.000 mm	Veće veličine dostupne na zahtjev
Raspon modula	Mn 5 - Mn 40	Usklađenost sa standardom ISO 1328
Stupanj točnosti zupčanika	ISO 1328 klasa 6-8	Preciznost prema standardnim aplikacijama
Hrapavost površine	Ra 3,2 - 6,3 μm	Završna obrada nakon strojne obrade
Tvrdoća nakon toplinske obrade	HB 180 - 280	Prekaljen i kondicioniran
Ocjena veličine zrna	Ocjena 5 ili bolja	ASTM E112 standard
Interna razina kvalitete	UT/MT klasa 2 ili viša	GB/T 6402, EN 10228-3

Znanost o materijalima i metalurške prednosti

Zašto kovanje nadmašuje lijevanje za kritične primjene

Kovani prazni zupčanici pokazuju vrhunska mehanička svojstva u usporedbi s lijevanim alternativama zbog temeljnih metalurških transformacija koje se događaju tijekom procesa kovanja:

Optimizacija strukture zrna: Proces vrućeg kovanja razbija strukturu lijevanog zrna i stvara rafiniran, ujednačen protok zrna usklađen s obrascima naprezanja komponente. Ovaj kontinuitet protoka zrna povećava otpornost na zamor za 30-50% u usporedbi s lijevanim zupčanicima.

Gustoća i zvuk: Kovanje eliminira unutarnju poroznost, šupljine skupljanja i plinske inkluzije uobičajene u procesima lijevanja. Rezultirajuća gustoća materijala osigurava dosljednu nosivost u cijelom volumenu zupčanika.

Snaga usmjerenja: Proces kovanja stvara anizotropna svojstva gdje je čvrstoća maksimizirana u smjerovima koji su izloženi operativnim opterećenjima, posebno kritičnim za velike čelične zupčanike u teškim primjenama.

Uobičajeni stupnjevi materijala i primjene

Vrsta čelika	Ključna svojstva	Primarne aplikacije
42CrMo	Visoka čvrstoća, izvrsna otpornost na zamor, dobra prokaljivost	Mjenjači vjetroturbina, teški industrijski pogoni
40Cr	Uravnotežena snaga i žilavost, isplativo	Opći strojevi, automobilski mjenjači
35CrMo	Dobra otpornost na visoke temperature, otpornost na puzanje	Proizvodnja električne energije, oprema za kemijsku obradu
20CrMnTi	Izvrstan odziv na otvrdnjavanje, otpornost na habanje	Automobilski diferencijali, precizni mjenjački sustavi

Primjene u industriji i tržišna rješenja

Višesektorska implementacija

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. isporučuje kovane zupčanike i velike čelične zupčanike u različitim industrijskim sektorima, od kojih svaki predstavlja jedinstvene operativne izazove:

Proizvodnja električne energije: Glavni mjenjači vjetroturbina zahtijevaju masivne prstenaste zupčanike i planetarne nosače koji mogu podnijeti promjenjiva opterećenja tijekom 20-godišnjeg životnog vijeka. Naše kovane komponente podnose ciklička naprezanja koja prelaze 10^8 ciklusa opterećenja.

Petrokemijska industrija: Rafinerijska oprema i platforme za bušenje koriste velike čelične zupčanike u kompresorima i pumpama, zahtijevajući otpornost na korozivna okruženja i rad pod visokim tlakom.

Metalurška obrada: Valjaonice i oprema za kontinuirano lijevanje ovise o kovanim zupčanicima za prijenos okretnog momenta u uvjetima visoke temperature i velikog opterećenja.

Pomorstvo i brodogradnja: Glavni pogonski sustavi i palubni strojevi zahtijevaju certificirane komponente koje zadovoljavaju standarde klasifikacijskog društva (DNV, ABS, LR, BV).

Dizalica i oprema za dizanje: Partneri poput Konecranesa oslanjaju se na precizno kovane zupčanike za sigurne, pouzdane mehanizme za podizanje u industrijskim i lučkim okruženjima.

Portfelj međunarodnog partnerstva

Naša predanost kvaliteti uspostavila je dugoročne odnose s globalno priznatim poduzećima:

• Rich Reiter (Švedska) - Industrijska automatizacija i rukovanje materijalima
• Alstom (Francuska) - Proizvodnja električne energije i željeznički transport
• Konecranes (Finska) - Rješenja za podizanje i rukovanje materijalom
• Danieli (Italija) - Inženjering metalurških postrojenja
• General Electric (SAD) - Proizvodnja energije, zrakoplovstvo i zdravstvena tehnologija

Standardi osiguranja kvalitete i certifikacije

Sveobuhvatni protokoli testiranja

Svaka kovanica zupčanika prolazi rigoroznu inspekciju kako bi se osigurala usklađenost s međunarodnim standardima:

Ispitivanje bez razaranja: Ultrazvučni pregled prema GB/T 6402 ili EN 10228-3 otkriva unutarnje diskontinuitete. Inspekcija magnetskim česticama identificira površinske i pripovršinske nedostatke. Obje metode postižu minimalnu razinu kvalitete 2. klase.

Provjera dimenzija: Strojevi za koordinatno mjerenje (CMM) provjeravaju geometriju praznih zupčanika prema ISO 1328 specifikacijama tolerancije za odstupanja profila, spirale i koraka.

Metalurška analiza: Spektrometrija potvrđuje kemijski sastav. Mikrostrukturno ispitivanje potvrđuje veličinu zrna, sadržaj inkluzija i raspodjelu faza. Mehaničkim ispitivanjem utvrđuju se vrijednosti vlačne čvrstoće, granice razvlačenja i otpornosti na udarce.

Certifikacija i sukladnost

Standard/ Certifikacija	Opseg	Relevantnost
ISO 9001	Sustavi upravljanja kvalitetom	Temelj svih operacija
ISO 1328	Točnost cilindričnog zupčanika	Tolerancije proizvodnje zupčanika
API standardi	Industrija nafte i plina	Oprema za bušenje i proizvodnju
Oznaka CE	Europska usklađenost	Pristup tržištu unutar EU
Klasifikacijska društva	Pomorski certifikat	Sukladnost DNV, ABS, LR, BV

Mogućnosti prilagodbe i inženjerska podrška

Prilagođena rješenja za proizvodnju

Osim standardnih asortimana proizvoda, JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. nudi sveobuhvatne usluge prilagođavanja:

Dizajn suradnje: Naš inženjerski tim radi izravno s odjelima dizajna kupaca kako bi optimizirali geometrije praznih zupčanika za mogućnost izrade i performanse. Rano uključivanje smanjuje vrijeme isporuke i sprječava skupe iteracije dizajna.

Razvoj prototipa: Mogućnosti brze izrade prototipa za uvođenje novih proizvoda, uključujući proizvodnju malih serija za testiranje i provjeru valjanosti prije proizvodnje u punom opsegu.

Fleksibilna proizvodnja: Proizvodni sustavi prilagođavaju se i velikim količinama ponavljajućih narudžbi i specijaliziranim jednokratnim komponentama za aplikacije održavanja, popravka i remonta (MRO).

Izvrsnost lanca opskrbe i logistike

Strateški položaj i uspostavljene logističke mreže osiguravaju pravovremenu isporuku velikih čeličnih zupčanika i kovanih zupčanika na globalna odredišta. Naše upravljanje opskrbnim lancem uključuje:

• Sljedivost sirovina iz certificiranih čeličana
• Upravljanje inventarom za standardne veličine
• Zaštitna ambalaža za oceanski i zračni prijevoz
• Paketi dokumentacije uključujući certifikate materijala, izvješća o ispitivanju i izjave o sukladnosti
• Tehnička podrška nakon prodaje i savjetovanje o servisu na terenu

FAQ

Koja je razlika između kovanih praznih zupčanika i lijevanih praznih zupčanika?

Kovani prazni zupčanici i lijevani prazni zupčanici bitno se razlikuju u svojim proizvodnim procesima i rezultirajućim svojstvima materijala. Kovanje uključuje oblikovanje metala pod visokim pritiskom dok je čvrst, obično na povišenim temperaturama između 1100°C i 1200°C. Ovaj proces pročišćava strukturu zrna, eliminira unutarnje šupljine i stvara usmjerenu čvrstoću usklađenu s operativnim naprezanjima.

Lijevanje uključuje izlijevanje rastaljenog metala u kalupe, što može rezultirati poroznošću, šupljinama skupljanja i nejednolikom strukturom zrna. Za kritične primjene kao što su mjenjačke kutije vjetroturbina ili brodski propulzijski sustavi, kovani prazni zupčanici pružaju 30-50% veću otpornost na zamor i vrhunsku udarnu žilavost. Dok lijevanje može ponuditi troškovne prednosti za velike, složene oblike u primjenama s niskim naprezanjem, kovanje ostaje poželjna metoda za velike čelične zupčanike podvrgnute cikličkom opterećenju i prijenosu velikog momenta.

Odabir između kovanja i lijevanja treba uzeti u obzir radna opterećenja, potrebni radni vijek, sigurnosne čimbenike i ukupne troškove vlasništva, uključujući intervale održavanja i zamjene.

Kako mogu odabrati pravu vrstu materijala za svoju primjenu velikih čeličnih zupčanika?

Odabir materijala za velike čelične zupčanike zahtijeva sustavnu procjenu radnih parametara i uvjeta okoline. Započnite analizom zahtjeva za okretnim momentom, brzinom rotacije i radnim ciklusom vaše aplikacije. Za aplikacije s velikim okretnim momentom i malim brzinama, poput rudarske opreme ili mlinova za cement, 42CrMo nudi izvrsnu čvrstoću i sposobnost kaljenja.

Uzmite u obzir čimbenike okoliša uključujući raspone radnih temperatura i izloženost korozivnim medijima. Za primjene na povišenim temperaturama u proizvodnji električne energije, 35CrMo pruža vrhunsku otpornost na puzanje. Ako su površinska tvrdoća i otpornost na habanje prioriteti, kao što su precizni sustavi zupčanika, 20CrMnTi izvrsno reagira na tretmane kaljenja.

Procijenite ukupne troškove uključujući nabavu materijala, vrijeme obrade, složenost toplinske obrade i očekivani vijek trajanja. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. pruža usluge savjetovanja o materijalima, koristeći naše iskustvo u opskrbi Rich Reitera, Alstoma i General Electrica kako bismo preporučili optimalne ocjene za specifične industrijske scenarije. Vodimo detaljnu evidenciju o izvedbi materijala u različitim aplikacijama kako bismo podržali odluke o odabiru temeljene na podacima.

Koji su postupci toplinske obrade bitni za trajnost kovanih zupčanika?

Toplinska obrada transformira mehanička svojstva kovanih zupčanika, pretvarajući sirovi kovani materijal u komponente sposobne izdržati radna opterećenja. Standardni slijed procesa uključuje normalizaciju, kaljenje i temperiranje, iako specifične primjene mogu zahtijevati varijacije.

Normalizacija uključuje zagrijavanje na približno 850-900°C nakon čega slijedi hlađenje zrakom, što pročišćava strukturu zrna i poboljšava obradivost. Kaljenjem se materijal brzo hladi od temperature austenitizacije, obično u uljnim ili polimernim otopinama, kako bi se postigla visoka tvrdoća i čvrstoća. Međutim, kaljeni materijal je krt i zahtijeva kaljenje.

Kaljenjem se materijal ponovno zagrijava na 500-650°C, smanjujući lomljivost uz zadržavanje značajne čvrstoće. Za velike čelične zupčanike koji zahtijevaju površinsku tvrdoću sa čvrstim jezgrama, procesi kaljenja kao što su naugljičenje ili nitriranje stvaraju površine otporne na habanje uz očuvanje otpornosti na udarce u jezgri.

Naši objekti za toplinsku obradu koriste računalno kontrolirane peći s preciznom kontrolom atmosfere i upravljanjem brzinom gašenja. Ovo osigurava dosljedne rezultate u cijeloj serijskoj proizvodnji i smanjuje izobličenje koje bi moglo utjecati na naknadne operacije strojne obrade. Odgovarajuća toplinska obrada može produžiti radni vijek zupčanika za 300-500% u usporedbi s nekaljenim komponentama.

Koje potvrde o kvaliteti trebam tražiti kada nabavljam kovane praznine zupčanika?

Certifikacija kvalitete služi kao objektivan dokaz sposobnosti proizvođača da dosljedno proizvodi usklađene proizvode. Za kovane zupčanike, osnovni certifikati uključuju ISO 9001 za sustave upravljanja kvalitetom, koji osigurava dokumentirane procese i okvire za kontinuirano poboljšanje.

Certifikati specifični za industriju imaju dodatnu težinu. Specifikacije API-ja odnose se na primjene nafte i plina, dok su odobrenja klasifikacijskog društva (DNV, ABS, Lloyd's Register, Bureau Veritas) obavezna za brodske velike čelične zupčanike. ISO 1328 certifikat pokazuje sposobnost postizanja specificiranih stupnjeva točnosti zupčanika.

Certifikati materijala trebaju uključivati ​​izvješća o ispitivanju mlinova (MTR) koja potvrđuju kemijski sastav i mehanička svojstva. Certifikati o ispitivanju bez razaranja akreditiranih laboratorija potvrđuju internu ispravnost. Za međunarodne projekte, CE oznaka označava usklađenost s europskim sigurnosnim direktivama.

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. održava sveobuhvatne pakete certifikata i pozdravlja provjere naših sustava kvalitete od strane kupaca. Naše partnerstvo s Alstomom, Danielijem i Konecranesom pokazuje našu sposobnost da ispunimo stroge zahtjeve za dokumentacijom i sljedivošću globalnih OEM-ova.

Koliko je uobičajeno vrijeme proizvodnje velikih čeličnih zupčanika po narudžbi?

Rokovi proizvodnje velikih čeličnih zupčanika po narudžbi razlikuju se ovisno o složenosti, dostupnosti materijala i trenutnom rasporedu proizvodnje. Standardnim kovanim zupčanicima od uobičajenih materijala obično je potrebno 4-6 tjedana od potvrde narudžbe do isporuke. To uključuje nabavu materijala, operacije kovanja, toplinsku obradu, grubu strojnu obradu i kontrolu kvalitete.

Složene geometrije ili specijalizirane vrste materijala mogu produljiti vrijeme isporuke na 8-12 tjedana, posebno ako su potrebni prilagođeni alati ili specijalizirani ciklusi toplinske obrade. Komponente prototipa ili prvog proizvoda često zahtijevaju dodatno vrijeme za razvoj procesa i odobrenje korisnika.

Mogućnosti ubrzane isporuke dostupne su za kritične situacije održavanja, iako one mogu uzrokovati dodatne troškove. Preporučamo održavanje strateškog popisa komponenti koje se često koriste kako bi se smanjili rizici zastoja u radu.

Za planiranje projekta, pružamo detaljne rasporede proizvodnje nakon potvrde narudžbe, s ažuriranjem ključnih koraka tijekom proizvodnje. Naše iskustvo u opskrbi General Electrica i drugih zahtjevnih kupaca poboljšalo je našu točnost planiranja i performanse isporuke na vrijeme na vodeće razine u industriji.

Koji su najčešći načini kvarova kod kovanih zupčanika i kako se mogu spriječiti?

Razumijevanje načina kvarova omogućuje proaktivan dizajn i strategije održavanja. Najčešći kvarovi u velikim čeličnim zupčanicima uključuju zamor od udubljenja, zamor od savijanja, habanje i mikroudubljenje.

Zamor od udubljenja očituje se kao uklanjanje površinskog materijala zbog opetovanih kontaktnih naprezanja, koja se obično javljaju nakon 10^6 do 10^8 ciklusa opterećenja. Strategije prevencije uključuju osiguravanje odgovarajuće tvrdoće površine odgovarajućom toplinskom obradom, održavanje čistih sustava za podmazivanje i projektiranje za odgovarajuće razine kontaktnog naprezanja.

Zamor od savijanja uzrokuje pukotine korijena zuba zbog koncentracije naprezanja. Visokokvalitetno kovanje s optimiziranim smjerom strujanja zrna značajno poboljšava otpornost na savijanje. Pravilan dizajn polumjera zaokruživanja i tretmani površine sačmarom dodatno povećavaju izdržljivost.

Struganje je rezultat lokalnog zavarivanja i kidanja pod visokim opterećenjem i temperaturnim uvjetima. Odabir materijala s kompatibilnim aditivima protiv habanja u mazivima i osiguravanje odgovarajuće kvalitete završne obrade površine sprječava ovaj katastrofalni način kvara.

Micropetting se pojavljuje u primjenama velike brzine s određenim uvjetima debljine filma za podmazivanje. Površinski premazi i napredne vrste materijala s optimiziranim sadržajem ugljika pomažu ublažiti ovaj problem.

Redoviti pregled pomoću ispitivanja magnetskih čestica i praćenja vibracija otkriva ranu fazu oštećenja prije nego što dođe do katastrofalnog kvara. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. pruža tehničke smjernice o intervalima održavanja i postupcima inspekcije na temelju radnih ciklusa specifičnih za primjenu.

Mogu li se kovani ulošci zupčanika popraviti ili ponovno proizvesti nakon službenog trošenja?

Ponovna proizvodnja velikih čeličnih zupčanika nudi značajne prednosti u pogledu troškova i održivosti u usporedbi s potpunom zamjenom. Izvedivost ovisi o opsegu oštećenja i izvornom dizajnu komponente.

Površinsko trošenje i manja udubljenja često se mogu riješiti ponovnim brušenjem kako bi se uklonio oštećeni materijal i obnovili profili zuba. Ovaj pristup malo smanjuje promjer zupčanika, zahtijevajući procjenu kompatibilnosti središnje udaljenosti u sklopu mjenjača. Višestruki ciklusi ponovnog brušenja mogu biti mogući tijekom životnog vijeka komponente.

Ozbiljnije oštećenje kao što je lomljenje zuba ili veliko pucanje može zahtijevati popravak zavarivanjem nakon kojeg slijedi ponovna strojna obrada i toplinska obrada. Specijalizirani postupci zavarivanja koji koriste kompatibilne materijale za punjenje i kontrolirane temperature predgrijanja/međuprolaza vraćaju strukturalni integritet.

U nekim slučajevima, pojedinačni prazni dijelovi zupčanika mogu se zamijeniti unutar sklopova s ​​više zupčanika, iako to zahtijeva pažljivo usklađivanje zamjenske komponente s postojećim obrascima istrošenosti u zaprežnim zupčanicima.

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. nudi usluge inspekcije i ponovne proizvodnje, procjenjujući oštećene komponente kako bi se odredio najisplativiji pristup restauraciji. Naše mogućnosti kovanja omogućuju proizvodnju zamjenskih dijelova za integraciju sa spašenim komponentama, optimizirajući ukupne troškove obnove uz zadržavanje originalnih specifikacija performansi.
